Uniformidade
Evita falta ou excesso de produto por bico.
Aferição e calibração de bicos em segundos
Único aparelho do mercado que lê pressão e vazão ao mesmo tempo
O Manoflux mede pressão e vazão simultaneamente, direto no bico. Simples, rápido e 100% analógico — sem menus e sem eletrônica.
Pressão + Vazão no mesmo aparelho
Compatível com qualquer bico

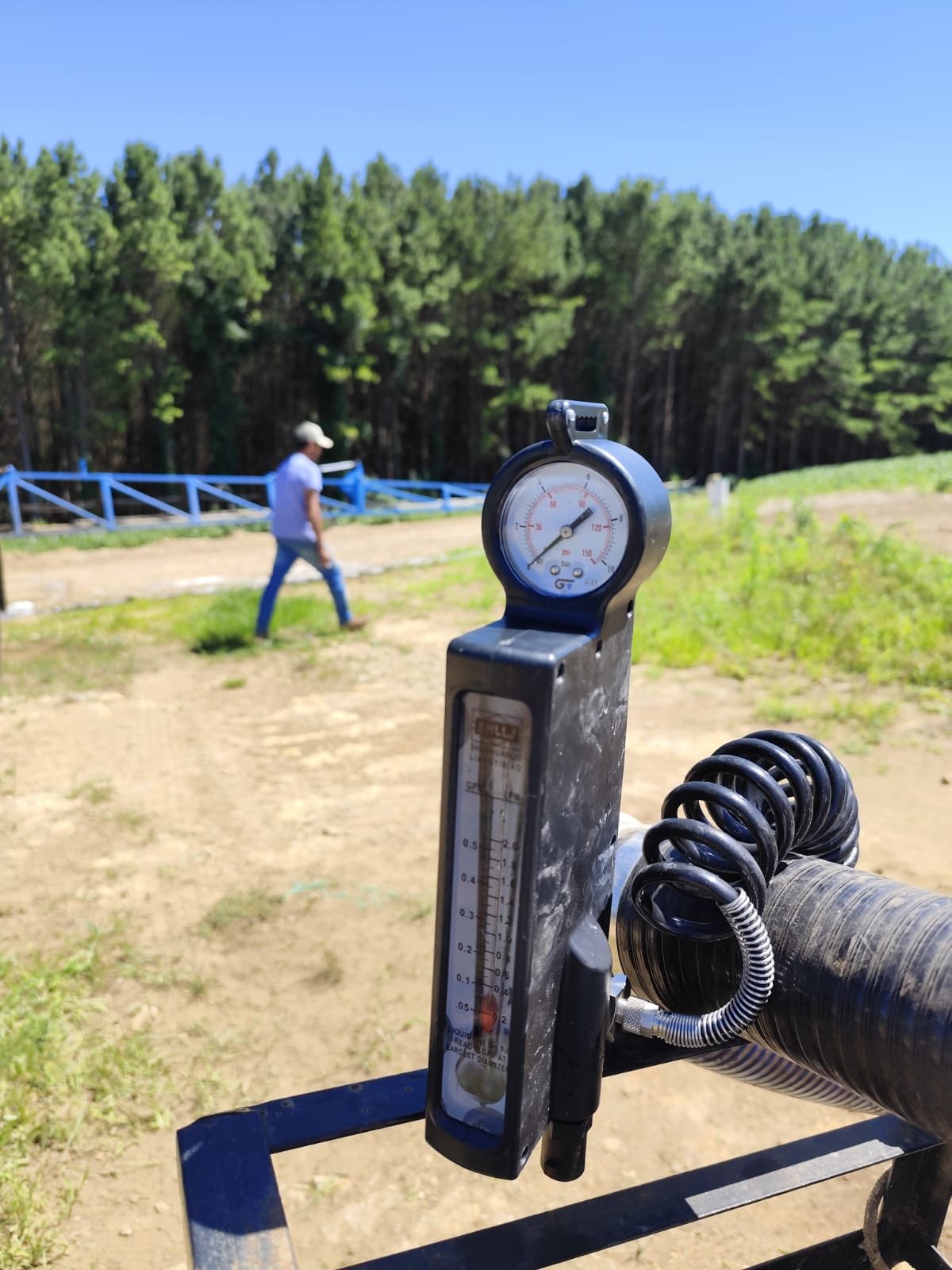

Uso rápido no campo
Comprar o Manoflux

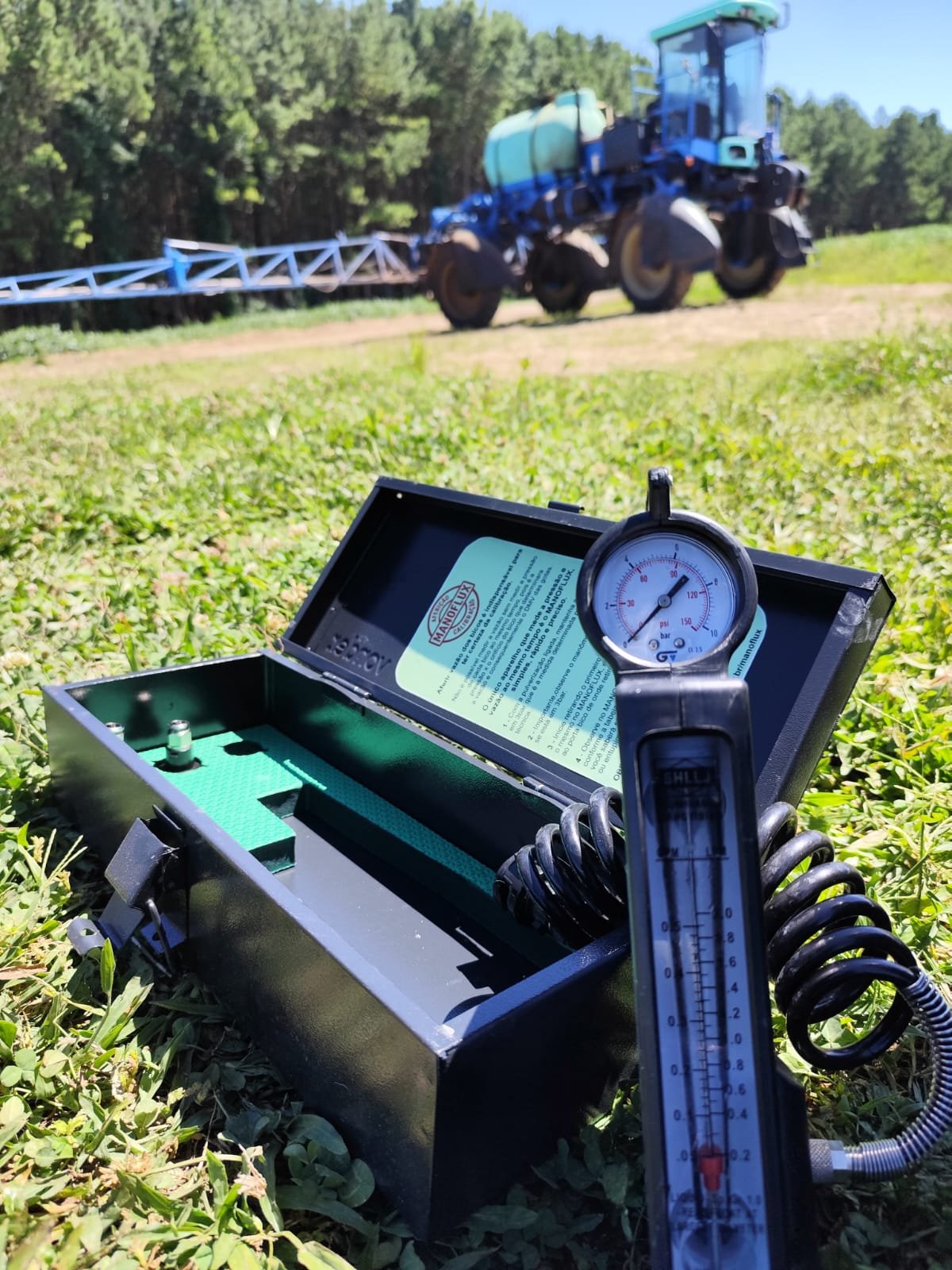

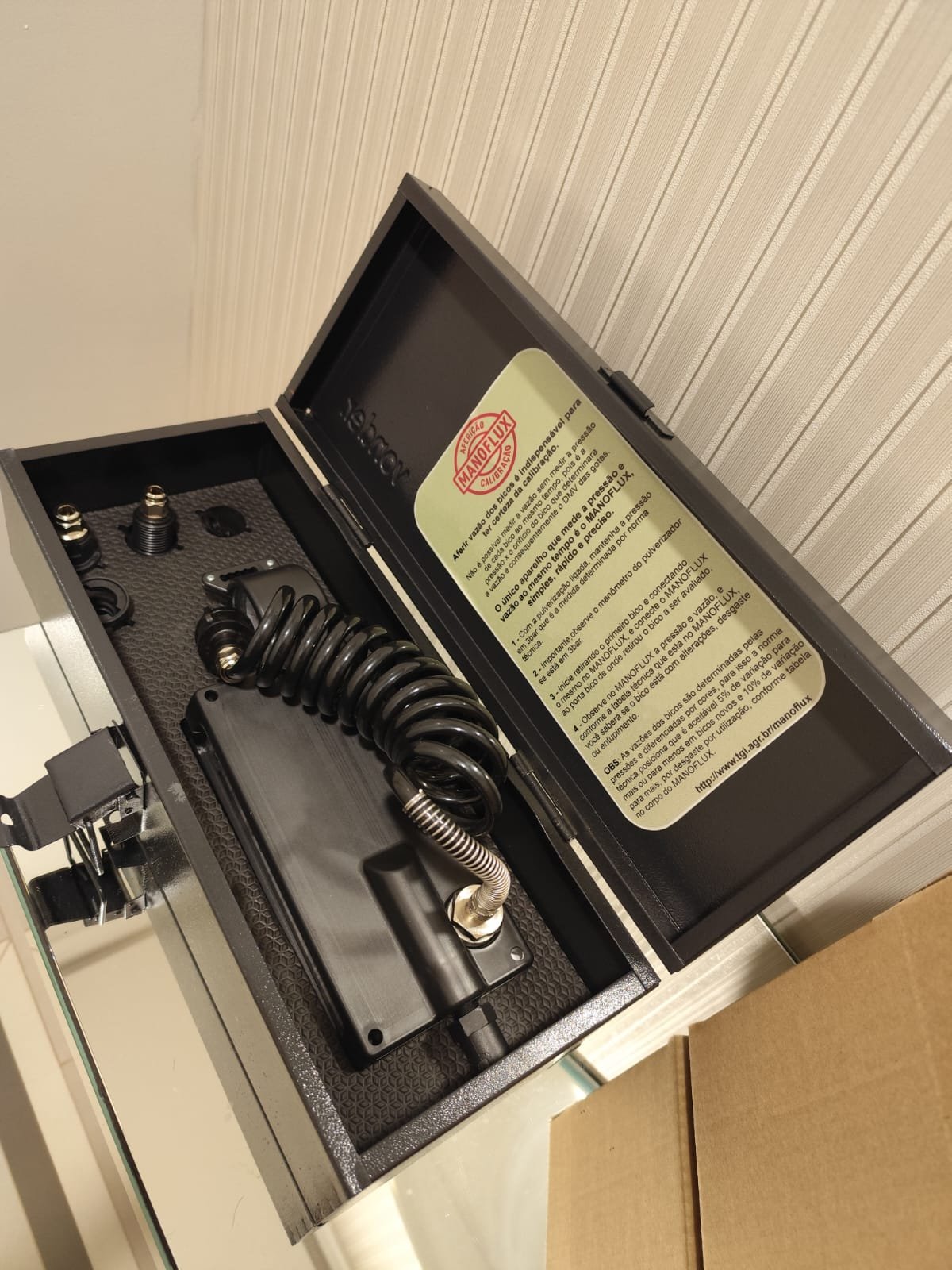

Pronto para uso em campo. Inclui corpo com manômetro e rotâmetro integrados, porta-bico e mangueira de entrada. Compatível com todos os modelos de bico.
Ao clicar em "Usar cupom", você será redirecionado para o WhatsApp para finalizar sua compra com desconto.
O que é o Manoflux

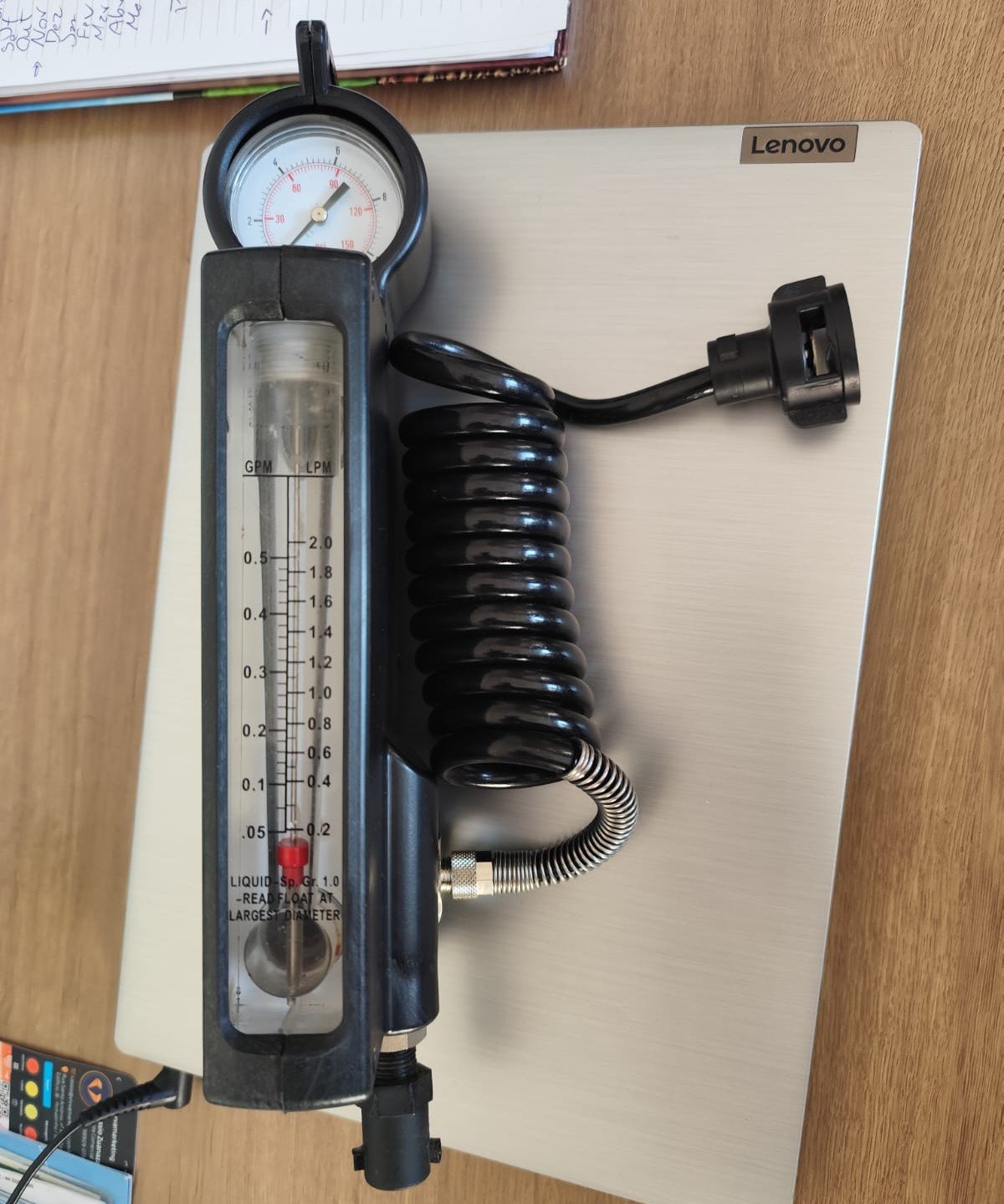

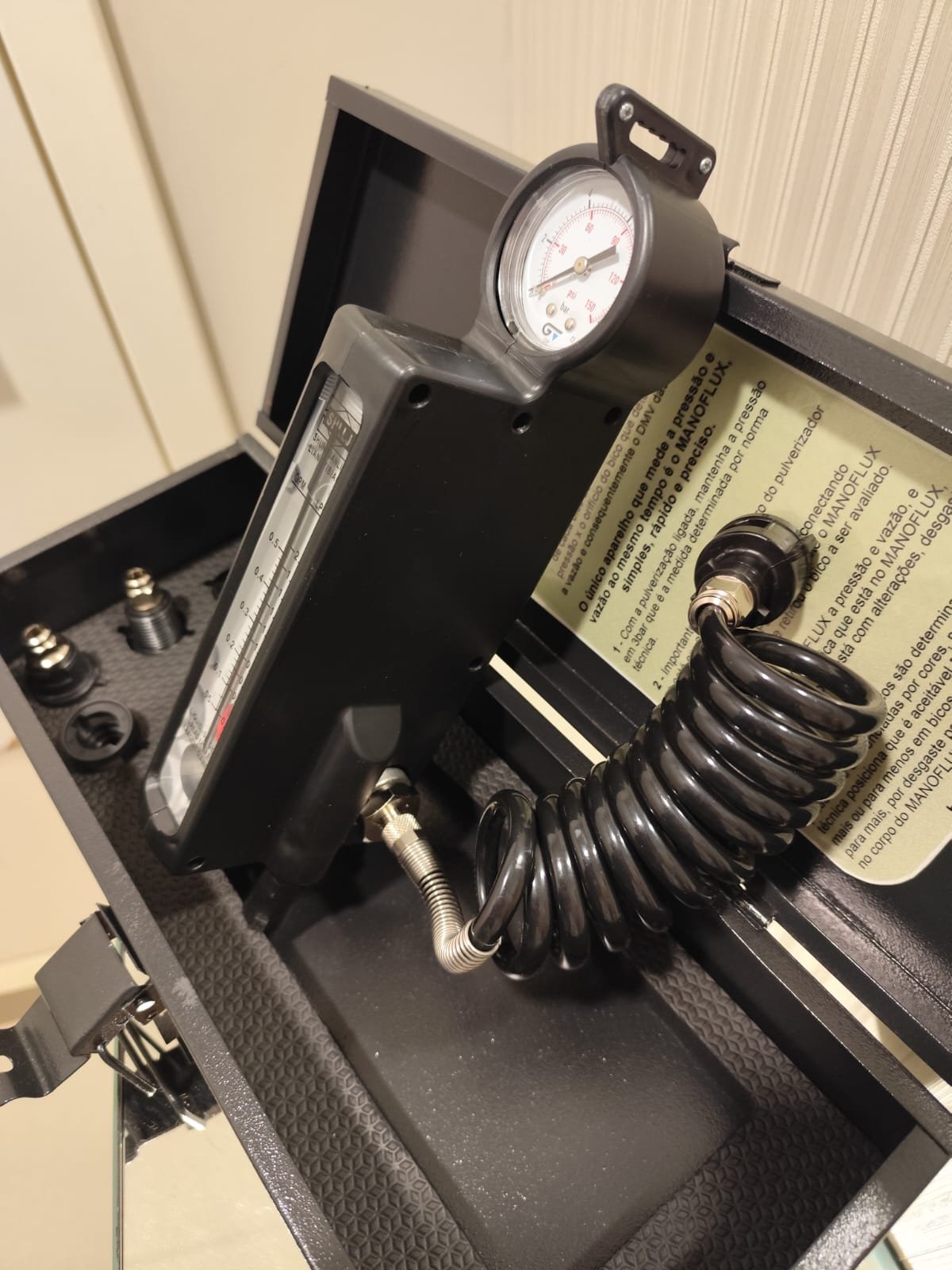

Aparelho analógico que integra manômetro e rotâmetro para leitura simultânea de pressão e vazão diretamente no bico. Sem fios, sem menus e sem configuração.
- Portátil e robusto
- Diagnóstico em segundos
- Sem eletrônica
- Compatível com qualquer bico
Importância do uso
Uniformidade de aplicação e DMV correto dependem de pressão, vazão e bico ajustados. O Manoflux dá confiança e agilidade na rotina de calibração.
Eficiência
Menos desperdício, melhor cobertura.
Rapidez
Leitura simultânea reduz tempo de diagnóstico.
Confiabilidade
Analógico: menos falhas e maior robustez.
Passo 1 e 2
Preparação do Equipamento
1. Conecte o bico ao porta-bico do Manoflux.
2. Ajuste a pressão a 3 bar = 43 psi = 300 kpa.
Passo 3 e 4
Leitura e Diagnóstico
3. Confira a pressão no Manoflux e leia a vazão.
4. Compare com a tabela do fabricante (ex.: 02 a 3 bar ≈ 0,8 L/min).
Diagnóstico rápido: pressão igual + vazão fora → bico gasto/entupido. Se a pressão diverge, verifique linhas/sistema antes.
Aferição e calibração

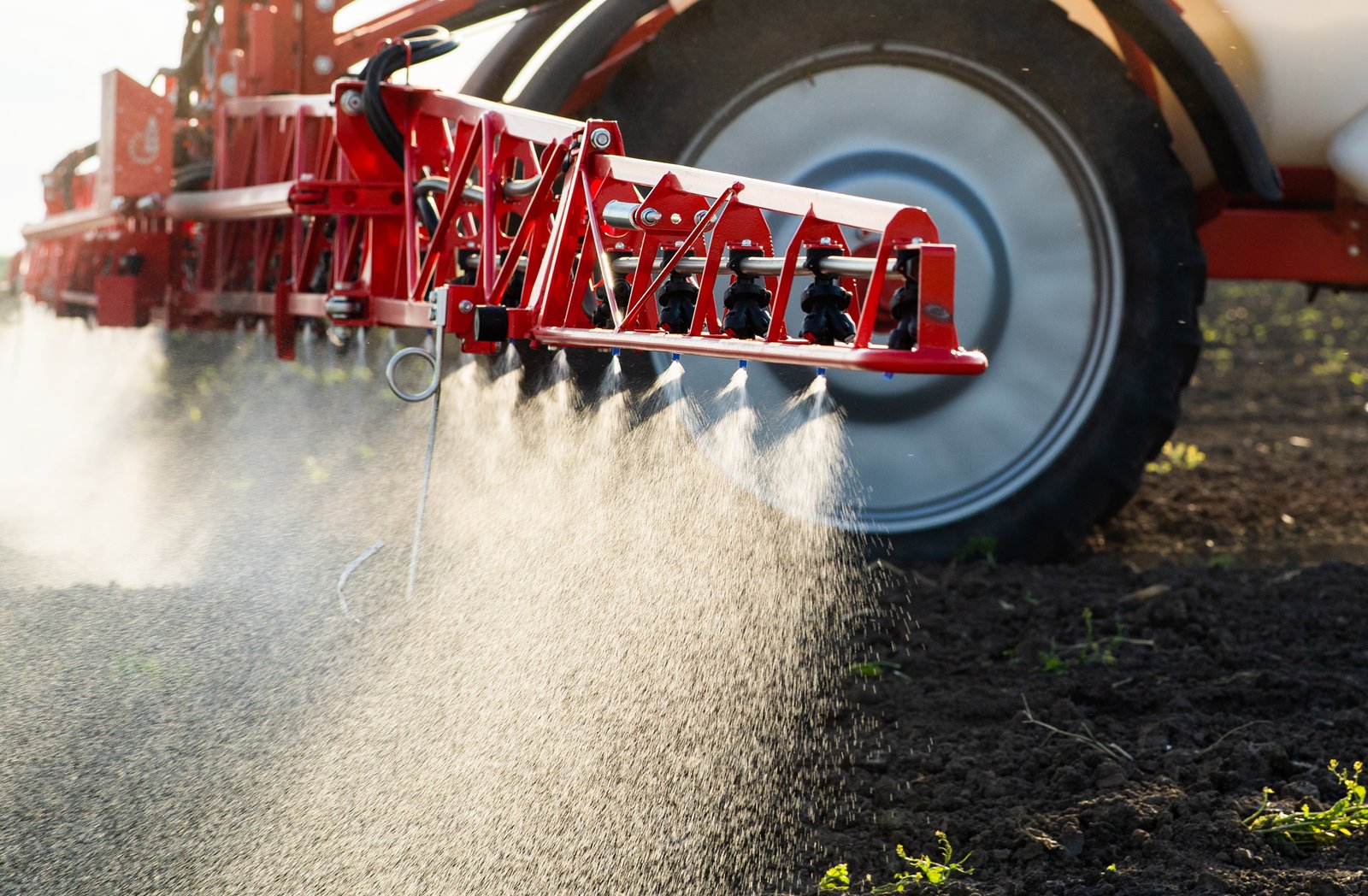

A qualidade da pulverização depende do equilíbrio entre pressão, vazão e tipo de bico. O Manoflux garante leitura simultânea para um diagnóstico fiel e rápido.
Fundamentos
- Pressão (bar/psi/kPa) determina a vazão.
- Vazão (L/min ou GPM) varia com pressão e tamanho do bico.
Exemplo
Bico 02 a 3 bar ≈ 0,8 L/min. Diferenças apontam desgaste, entupimento ou pressão incorreta.
Checklist
- Confirme a pressão de referência.
- Leia a vazão de cada bico.
- Verifique a uniformidade entre bicos.
Referências técnicas
Transcrição fiel do material enviado: cores ISO com vazões a 3 bar e classes de pulverização (DMV / ASABE).
Códigos de cores ISO — bicos e vazões (3 bar)
| Vazão (L/min) | Bico | Cor | Nome da cor | RAL |
|---|---|---|---|---|
| 0,20 | 0050 | Lilás | Blue lilac | 4005-P |
| 0,25 | 0067 | Verde-oliva | Olive green | 6003-P |
| 0,30 | 0075 | Rosa-claro | Light pink | 3015-P |
| 0,40 | 01 | Laranja | Pure orange | 2004-P |
| 0,60 | 015 | Verde tráfego | Traffic green | 6024-P |
| 0,80 | 02 | Amarela | Zinc yellow | 1018-P |
| 1,00 | 025 | Roxo | Signal violet | 4008-P |
| 1,20 | 03 | Azul | Gentian blue | 5010-P |
| 1,40 | 035 | Vinho | Purple red | 3004-P |
| 1,60 | 04 | Vermelha | Flame red | 3000-P |
Classes de pulverização (DMV / ASABE)
Faixas de diâmetro volumétrico médio das gotas (µm) e cor associada.
| Classe | Símbolo | Cor | DMV (µm) | Uso típico |
|---|---|---|---|---|
| Extremamente fina | XF | Lilás | ~ 50 | Alta cobertura; risco de deriva |
| Muito fina | MF | Vermelha | < 136 | Cobertura intensa |
| Fina | F | Laranja | 136 – 177 | Cobertura alta |
| Média | M | Amarela | 177 – 218 | Equilíbrio cobertura/deriva |
| Grossa | G | Azul | 218 – 349 | Menor deriva |
| Muito grossa | MG | Verde | 349 – 428 | Baixa deriva; gotas maiores |
| Extremamente grossa | EG | Branca | 428 – 622 | Aplicações localizadas |
| Ultra grossa | UG | Preta | > 622 | Casos específicos |
Comprar o Manoflux
Pronto para uso em campo. Inclui corpo com manômetro e rotâmetro integrados, porta-bico e mangueira de entrada. Compatível com todos os modelos de bico.
Ao clicar em "Usar cupom", você será redirecionado para o WhatsApp para finalizar sua compra com desconto.
Por que escolher o Manoflux?
- Único que lê pressão e vazão ao mesmo tempo, direto no bico.
- Processo simples, sem parametrização e sem eletrônica.
- Robusto e portátil — pensado para o campo.
